Comment installer un parafoudre dans un tableau électrique pour protéger contre la foudre et les surtensions

Le parafoudre constitue un équipement de protection essentiel pour préserver des effets dévastateurs de la foudre et des surtensions électriques. Ce guide pratique vous accompagne dans le choix d'un modèle adapté et son installation optimale. Vous y trouverez également des recommandations pour sélectionner des dispositifs performants et conformes aux réglementations en vigueur.

Parasurtenseur, parafoudre, paratonnerre… Quelle différence ?

Si les parasurtenseurs, parafoudres et paratonnerres sont des dispositifs de protection, ils n'agissent toutefois pas de la même manière, tout en étant complémentaires.

Les parasurtenseurs et les parafoudres sont raccordés aux circuits électriques de l'installation à protéger. Ils sont déterminés en fonction de l'exposition de l'installation au risque foudre et en fonction de la sensibilité des appareils à protéger (équipements électroniques, médicaux...).

Les paratonnerres sont quant à eux des dispositifs extérieurs qui protègent la structure des bâtiments en cas de coup de foudre directs.

Comment choisir un parafoudre modulaire de protection

La sélection du parafoudre modulaire est fondamentale pour sécuriser efficacement l'installation électrique contre les impacts de foudre et les pics de tension. Face à la diversité des solutions disponibles - parafoudre type 1, type 2 autoprotégé, version monophasée ou triphasée, il est parfois difficile de s'y retrouver.

Il existe trois types de parafoudres :

1. Type 1 : protection pour risque élevé en présence d'un paratonnerre. Installé sur les bâtiments disposant de paratonnerre, il est obligatoire sur l'ensemble des départements indépendamment du niveau kéraunique.

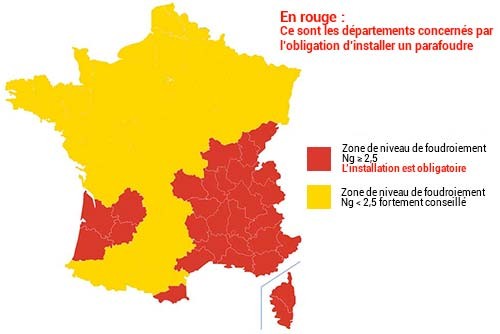

2. Type 2 : protection pour risque moyen. Destiné à la protection de bâtiments non équipés de paratonnerre, il est le plus courant en installation domestique et est obligatoire dans les zones où Nk est supérieur ou égal a 25.
3. Type 3 : protection pour risque faible ou matériel sensible, comme les applications VDI et courant faible. Réservé à la protection fine d’une installation, il vient en complément d’un parafoudre de Type 1 et 2.

Quels critères pour un type 2 autoprotégé

Le parafoudre de type 2 autoprotégé offre une protection optimale contre les surtensions, qu'elles soient causées par la foudre ou des perturbations du réseau électrique. Son choix nécessite d'examiner plusieurs paramètres techniques cruciaux : la capacité d'écoulement (In et Imax), la tension résiduelle (Up) ainsi que la conformité aux normes. Ces caractéristiques garantissent une protection fiable des équipements électriques, même lors des plus violents orages.

1. Capacité d'écoulement : Privilégiez un modèle 20kA à 40kA pour protéger efficacement une habitation de type T3 à T6 située dans une zone exposée aux orages.
2. Tension résiduelle Up : Plus cette valeur est faible, meilleure sera la protection des appareils électroniques sensibles.
3. Compatibilité amont : Vérifiez attentivement l'adéquation entre le parafoudre, le disjoncteur associé, son calibre et la section des câbles de raccordement.

Monophasé ou parafoudre triphasé

Pour la plupart des habitations en 230 V monophasé, un parafoudre pour logement monophasé 1P+N offre une protection suffisante. En revanche, pour les ateliers ou locaux professionnels alimentés en triphasé, un parafoudre triphasé 3P+N s'impose pour une couverture complète. L'option type 2 autoprotégé présente l'avantage de ne pas nécessiter de disjoncteur supplémentaire, ce qui simplifie considérablement l'installation du parafoudre et réduit la durée du raccordement.

Pour raccorder un parafoudre efficacement, il est crucial de respecter scrupuleusement les bonnes pratiques d'installation. Ce guide vous explique comment le positionner dans le tableau électrique, comment effectuer un raccordement sécurisé à la terre, à la phase et au neutre en proximité immédiate de l'arrivée électrique et du dispositif de protection contre les surtensions.

Installation dans le tableau électrique où raccorder phase, neutre et terre

Lors du raccordement d'un parafoudre l'objectif est d'évacuer instantanément l'énergie des surtensions vers la terre. Un câblage court, rectiligne et sans boucle permet de minimiser l'impédance et de réduire la tension résiduelle en cas de foudroiement.

1. Positionnement phase/neutre : Connectez les conducteurs sur les barrettes dédiées, immédiatement après l'arrivée électrique pour une impédance minimale.
2. Connexion à la terre : Utilisez une liaison directe en câble de 16 mm² minimum vers la barrette principale de terre.
3. Longueur des câbles : Maintenez la longueur cumulée sous 0,5 mètre pour une évacuation rapide des surtensions.
4. Identification des câbles : Respectez le code couleur normé (vert/jaune pour la terre, bleu pour le neutre) pour faciliter toute intervention ultérieure.

Schéma et entraxe modulaire

Le schéma montre un montage parallèle du dispositif clipé sur un rail DIN en tête de rangée. Que vous optiez pour un modèle monophasé, triphasé ou tétrapolaire, chacun dispose d'un entraxe modulaire spécifique facilitant l'installation.

Le parafoudre monophasé se place juste après l'arrivée électrique. Dans une installation triphasé d'atelier, un parafoudre tétrapolaire protège l'ensemble du circuit sans compromis.

Coordination et distances de protection

Dans les zones particulièrement exposées aux orages, il est essentiel de coordonner les protections de type 1, les parafoudre type 2 et les modules de type 3. L'installation en cascade d'un parafoudre assure une protection optimale des équipements électriques, notamment dans les régions sujettes aux fortes intempéries.

Un de nos clients a considérablement réduit les pannes de son système domotique après avoir installé un parafoudre type 2 dans son tableau électrique, complété par des protections type 3 sur les prises. Cette expérience confirme qu'un bon schéma parafoudre tableau électrique, associé à une mise à la terre de qualité et au respect des distances, fait toute la différence en termes de protection.

Le peigne vertical VX³ (entraxe 150 mm) permet une répartition monophasée sans besoin de repiquage. Il alimente directement le disjoncteur différentiel en tête de rangée ainsi que le parafoudre monobloc. Compatible avec les coffrets Drivia, Plexo³ et XL³ 125/160, ce peigne supporte 63 A, couvre les puissances tarif bleu monophasé de 3 kVA à 12 kVA et améliore les performances du tableau électrique. En savoir plus sur le peigne VX³ compatible parafoudre

Découvrir nos offres de tableaux électriques

Combien coûte un parafoudre monophasé 20kA

Le prix d'un parafoudre monophasé type 2 avec calibration 20kA varie principalement selon la marque et ses options :

1. Télésignalisation : modèles avec indicateur de fin de vie
2. Technologie : parafoudres autoprotégés ou à cartouche remplaçable
3. Facilité d'installation : versions modulaires à clipser directement dans le tableau

L'installation par un professionnel assure une protection optimale des équipements électriques contre le foudroiement. Cet investissement modeste prévient des dégâts bien plus coûteux et protège votre habitation pendant des décennies.

Quand choisir un parafoudre tétrapolaire

Le parafoudre tétrapolaire est indispensable dans les installations triphasées : il protège simultanément les trois phases et le neutre contre les surtensions. Ce dispositif de type 1 ou type 2 s'installe juste après le disjoncteur principal pour une protection complète.

Un industriel a ainsi résolu ses problèmes de coupures après orage en installant un parafoudre type 1 associé à un parafoudre tétrapolaire. Cette double protection a complètement éliminé les arrêts intempestifs de ses machines.
