Guide pratique : quel câble électrique choisir pour son installation ?

Choisir le bon câble électrique est crucial pour garantir une installation électrique sûre, performante et conforme aux normes. La NF C 15-100 définit précisément les caractéristiques requises pour les conducteurs, leur section et leur protection. Notre guide vous explique comment sélectionner un câble électrique R2V ou AR2V (de 1,5 mm² à 240 mm²) en fonction de la puissance, de la longueur du circuit, de la tension et du calibre du disjoncteur. Nous abordons également l'organisation du tableau électrique, l'utilisation des gaines ICTA et des bornes ainsi que l'importance de prévoir 20% d'espace libre.

Quel câble électrique choisir

Le choix du câble dépend de trois paramètres essentiels : sa section en mm², la puissance à transmettre et le calibre du disjoncteur. Le respect de ces critères, imposés par la norme NF C 15-100, prévient les surcharges, minimise la chute de tension et assure la durabilité de l'installation électrique.

Dimensionner la section correctement

Déterminer la section de câble nécessaire se calcule en fonction de l'intensité (I = P / 230V) :

1. 1,5 mm² : 10A à 16A (éclairage)
2. 2,5 mm² : 16A à 20A (prises standard)
3. 6 mm² : 32A à 40A (circuits dédiés)
4. 10 mm² : jusqu'à 63A (usage intensif)

Au-delà de 30m, une section de câble électrique plus importante compense la chute de tension (max. 3% généralement, 2% pour les appareils sensibles).

Calibre du disjoncteur et sécurité

Une bonne adéquation entre la section du câble et le disjoncteur est vitale :

1. 1,5 mm² ≤ 16A
2. 2,5 mm² ≤ 20A
3. 6 mm² ≤ 32A-40A

Cette correspondance assure une protection optimale contre les surchauffes et respecte la section minimale de câble pour chaque usage (éclairage, prises, chauffage...).

Longueur, chute de tension et réserve

Exemples concrets :

1. 5m : 2,5 mm² + disjoncteur 20A pour des prises classiques
2. 30m : préférer du 4 mm² pour éviter une chute de tension excessive vers un atelier.

Conditions spécifiques : un câble groupé ou en milieu chaud peut nécessiter une section supérieure. Pensez à laisser 20% de modules libres dans le tableau pour d'éventuelles extensions (borne de recharge, domotique...).

Comprendre les fils électriques et câbles

Distinguer un fil d'un câble électrique est essentiel pour choisir le bon matériel lors d'une installation. Un fil correspond à un simple conducteur isolé, comme le modèle H07VU qu'on utilise souvent dans les tableaux électriques. À l'inverse, un câble regroupe plusieurs fils sous une même gaine, à l'image du R2V destiné aux installations fixes. Cette différence fondamentale permet de faire le bon choix en fonction de l'usage prévu.

Identifier les marquages et sections

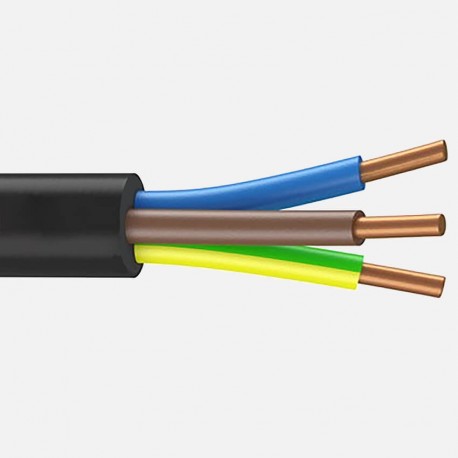

Tous les types de câbles comportent des inscriptions normées qui donnent des informations cruciales : tension maximale, type de conducteur et isolation. Par exemple, un marquage "U1000 R2V 3G2,5" signifie que le câble supporte 1000 volts (U1000), possède des âmes rigides en cuivre (R), une double isolation PVC (2V), trois conducteurs dont la terre (3G) et une section de 2,5 mm². Ces indications facilitent le contrôle avant raccordement.

Pour les fils simples, le code H07VU désigne un conducteur rigide mono-brin isolé au PVC (VU), tandis que l'appellation H07VK indique un fil souple multi-brins adapté aux connexions mobiles. Entre les deux, le H07VR représente un bon compromis selon le type de câble électrique recherché pour votre installation.

Dans un même câble, tous les fils électriques ont la même section. Ainsi, un modèle "3G1,5" comprend trois fils de 1,5 mm², avec obligatoirement un conducteur de terre vert-jaune. Le neutre est toujours bleu, tandis que la phase peut être marron, noire ou rouge suivant les normes - ces codes couleur évitent les erreurs lors du branchement.

Rigide ou souple selon l'utilisation

Pour choisir le bon type de câble électrique, il faut d'abord considérer la nature du circuit. Les câbles rigides comme le H07VU ou le R2V sont parfaits pour les installations encastrées ou les goulottes, offrant une excellente tenue mécanique.

À l'opposé, les câbles souples (H07VK, H05VV-F, H07RN-F) sont indispensables pour les appareils mobiles ou les rallonges, car ils résistent aux pliages répétés. Un conseil : toujours sertir les extrémités dénudées avant de les insérer dans des borniers à vis pour protéger les brins et assurer une connexion solide. Chez Hexapros, nous proposons des câbles et fils électriques conformes à la norme NF C 15-100, adaptés à tous les usages en intérieur comme en extérieur.

Sections par circuit et installation

La norme NF C 15-100 précise exactement la bonne section de câble utiliser en fonction de la puissance et de l'usage de chaque circuit électrique domestique. Suivre ces recommandations garantit la sécurité, la conformité aux règles en vigueur et la longévité de l'installation électrique.

Découvrez les prescription de la NF C-1500 dans ce guide HEXAPROS

Prises, éclairage et circuits dédiés

Pour les circuits d'éclairage, préférez un câble de 1,5 mm² protégé par un disjoncteur 10 A, supportant temporairement jusqu'à 16 A d'intensité. Cette section permet de brancher plusieurs luminaires pour une puissance totale d'environ 2 300 W sans danger de surchauffe.

Concernant les prises de courant :

1. Pour un circuit de 8 prises maximum : 1,5 mm² avec disjoncteur 16 A
2. Pour 9 à 12 prises : 2,5 mm² protégé par un disjoncteur 16-20 A

Les appareils spécifiques nécessitent des circuits individuels adaptés :

1. Lave-linge, lave-vaisselle, sèche-linge : 2,5 mm² avec disjoncteur 20 A
2. Four et plaques de cuisson : 6 mm² protégé par 32 A

Cette configuration limite la chute de tension et assure la sécurité conformément à la norme.

Chauffage, cuisson et IRVE

Pour les installations de chauffage électrique , consultez le tableau correspondance diamètre section fil électrique :

1. Radiateur 2 kW : 2,5 mm² avec 20 A
2. Plancher chauffant 3,4 kW : 2,5 mm² avec 25 A
3. Installation 5,4 kW : 6 mm² protégé par 32-40 A

Pour les bornes de recharge véhicule électrique :

1. Prise renforcée 16 A : 2,5 mm² avec disjoncteur 20 A
2. Borne 32 A : 10 mm² sous 40 A (augmentez la section si la longueur dépasse 20 m)

Ces valeurs maintiennent la chute de tension sous les 3% admissibles.

Protection et organisation du tableau

Organisez votre tableau électrique avec :

1. Au moins 2 interrupteurs différentiels 30 mA (type AC pour usages courants, type A pour appareils spécifiques)
2. Maximum 8 disjoncteurs par différentiel pour faciliter la maintenance
3. 20% d'espace libre pour d'éventuelles extensions

Pour une installation optimale :

1. Utilisez des peignes d'alimentation pour connecter proprement les disjoncteurs
2. Étiquetez clairement chaque circuit avec sa destination, sa section, sa longueur et sa puissance

Cette organisation simplifie l'entretien et les dépannages futurs.

Câble et utilisation en extérieur

Pour une installation à l'extérieur ou dans des conditions d'utilisation difficiles, il est essentiel de choisir un câble électrique adapté et de prévoir une protection renforcée. Des facteurs comme les conditions d'installation, la température ambiante et le taux d'humidité influencent le choix de la section et du type de conducteur, garantissant ainsi sécurité, durabilité et une faible chute de tension.

Environnement et mode de pose

Les différents types de câbles électriques ne supportent pas tous de la même façon les agressions extérieures. Le câble électrique R2V, avec sa gaine en PVC et son conducteur en cuivre, est idéal pour un usage extérieur protégé sous goulotte ou dans un conduit. L'AR2V, plus robuste, convient aux installations enterrées ou en apparent dans un environnement humide. Quant au H07RN-F, doté d'une gaine en néoprène ou caoutchouc, il est parfait pour les chantiers ou les installations temporaires grâce à sa souplesse et sa résistance.

1. Groupage de câbles : Si plusieurs conducteurs partagent le même conduit, leur courant combiné fait grimper la température, réduisant ainsi l'intensité admissible. Pour éviter cela, appliquez un coefficient de déclassement ou optez pour une section plus large.
2. Température élevée : Dans les combles ou les espaces surchauffés, augmentez la section du câble pour compenser la baisse de l'intensité admissible.
3. Rayon de courbure : Respectez les recommandations pour éviter d'endommager l'isolation tout en maintenant une bonne conductivité.
4. Longueur du câble : Pour des circuits dépassant 30 m de longueur, privilégiez une section supérieure afin de limiter la chute de tension à moins de 2 %.

Après ces vérifications, assurez-vous que l'intensité admissible (Iz) du câble soit toujours supérieure ou égale au calibre du disjoncteur (In). Cette précaution permet à la protection de couper le courant avant que le câble ne surchauffe, évitant ainsi tout risque d'incendie ou de détérioration.

Protection, IP et sécurité

Pour une installation en extérieur, le choix entre un câble R2V ou AR2V doit s'accompagner d'un indice de protection (IP) adapté pour les équipements. Optez pour des boîtiers et prises IP44 en zone couverte et IP55 en zone exposée aux intempéries, assurant une étanchéité optimale contre l'eau et la poussière.

Améliorez la sécurité avec une mise à la terre efficace, comprenant un piquet de terre, une barrette de coupure visible et des liaisons équipotentielles dans les pièces humides comme la cuisine ou la salle de bains. Dans les zones orageuses, ajoutez un parafoudre en tête d'installation pour protéger le circuit contre les surtensions. Avant toute intervention, coupez l'alimentation, vérifiez l'absence de courant à l'aide d'un testeur et portez des équipements de protection (gants isolants, lunettes et chaussures de sécurité).
