Mise à la terre : comment réaliser une installation électrique sécurisée

Vous vous posez des questions sur la mise à la terre de votre installation électrique et souhaitez connaître la marche à suivre pour l’installer en toute sécurité ? HEXA¨PROS vous explique ici à quoi sert une prise de terre, comment elle protège votre habitation et la méthode pas à pas pour une installation aux normes NF C 15-100, garantissant une protection électrique efficace et durable.

Qu'est-ce que la mise à la terre

La mise à la terre est un dispositif de protection électrique essentiel qui assure la protection des biens et des personnes en évacuant les courants de fuite vers la terre. Elle consiste à relier toutes les parties métalliques accessibles de l’installation électrique à une électrode enfouie (le piquet de terre) via un conducteur de protection et un conducteur de terre bien dimensionnés. Plusieurs raisons ou événements peuvent créer un courant de fuite : un défaut d’isolement d’un appareil électrique, un câble de cuivre dénudé et non protégé, une installation vétuste, ou encore la présence d’humidité dans l’installation électrique… En cas de courant de défaut, le courant d’une installation électrique mise à la terre est alors évacué dans la terre, sans traverser le corps humain, réduisant ainsi la tension de contact et les risques d’électrocution. Vous êtes protégé !

Rôle de la terre et du différentiel

La sécurité électrique repose sur trois éléments indispensables : la terre de protection, le disjoncteur différentiel et les disjoncteurs divisionnaires. Si un défaut survient le courant passe par le conducteur de terre plutôt que par votre corps, neutralisant le danger.

Le dispositif de protection active alors le différentiel 30 mA en quelques millisecondes, coupant ainsi le courant avant tout risque d’électrisation. Sans cette liaison équipotentielle, le différentiel pourrait ne pas détecter la fuite, vous laissant exposé, d’où l’importance cruciale de la mise à la terre.

1. Évacuation des courants de fuite : La prise de terre dirige le courant vers la terre locale, ramenant la tension à un niveau sans danger.
2. Déclenchement rapide : Le différentiel coupe le circuit en moins de 30 ms, minimisant tout risque de choc électrique.
3. Protection des équipements : La liaison équipotentielle harmonise les différences de tension entre appareils, prolongeant leur durée de vie.

Exigences NF C 15-100 en habitat

La norme NF C 15-100 rend obligatoire la mise à la terre et le raccordement des masses métalliques pour toutes les installations neuves ou rénovées. Les logements d’anciennes générations présentent souvent des lacunes :

1. Avant 1969 : Pas de mise à la terre
2. Entre 1969 et 1991 : Protection partielle
3. Après 1991 : Généralement une installation complète avec liaison équipotentielle

La résistance de terre doit idéalement être inférieure à 30 Ω (100 Ω maximum). Plus cette valeur est basse, meilleure est la protection.

Découvrir les exigeances de la norme NF C 15-100

Barrette principale et contrôles

La barrette de coupure, placée dans un regard accessible, fait le lien entre le piquet de terre et le tableau électrique. Elle permet de mesurer la terre et de centraliser les connexions du conducteur de protection.

La mise à la terre reste une installation complexe à réaliser. Il est donc préférable qu’un électricien professionnel se charge du chantier. Si néanmoins vous possédez les connaissances requises, faites au moins vérifier votre installation électrique après les travaux, puis régulièrement tous les 5 à 10 ans. L'électricien mesurera la résistance de terre, contrôlera les liaisons et assurera le bon fonctionnement de votre système.

Réaliser une prise de terre efficace

En fonction des spécificités du chantier, vous avez le choix entre trois solutions : la boucle à fond de fouille, le piquet de terre vertical ou le conducteur enterré en tranchée. La sélection dépend principalement de la nature du terrain, de sa facilité d'accès et de l'avancement des travaux.

Choisir boucle, tranchée ou piquet de terre

Pour une construction neuve, la boucle à fond de fouille est la solution la plus durable. Il s'agit d'un conducteur en cuivre nu de 25 mm² disposé autour des fondations avant coulage du béton, assurant ainsi une excellente prise de terre et une faible résistivité du sol.

Dans le cadre d'une rénovation, le piquet de terre vertical est généralement préféré. Ces tiges en acier galvanisé ou en cuivre, mesurant entre 1,5 et 3 mètres, doivent être enfoncées à plus de 2 mètres de profondeur. On peut en installer plusieurs pour réduire la résistance de terre.

Sections, colliers et liaison équipotentielle

Le conducteur principal (section minimale 16 mm²) relie la barrette au tableau électrique. Pour la liaison équipotentielle principale, raccordez canalisations métalliques, radiateurs et équipements de salle d'eau. Privilégiez des colliers adaptés au diamètre des conduits et utilisez des conducteurs de 6 à 16 mm² pour garantir une protection durable.

Mesurer et optimiser la résistance de terre

La mesure de terre se réalise avec un telluromètre, en suivant la méthode des trois piquets après avoir déconnecté la barrette. Si la valeur obtenue est trop élevée, vous pouvez ajouter des électrodes, augmenter leur profondeur ou créer une boucle supplémentaire.

Dans les sols pierreux ou sableux où la résistivité du sol est élevée, prévoyez davantage de piquets de terre ou optez pour des tiges plus longues. Pensez à installer un regard de visite et évitez absolument le sel, qui nuit à la pérennité de la mise à la terre.

Contrôler et améliorer la terre

Une fois votre prise de terre installée, il est essentiel de vérifier son bon fonctionnement et d'identifier les éventuelles améliorations possibles. Ces contrôles finaux garantissent non seulement la conformité aux normes, mais aussi la longévité de votre installation et une protection électrique optimale en maintenant un potentiel de terre adéquat.

Bonnes pratiques

Suivre les bonnes pratiques pour réaliser une mise à la terre, permet de réduire l'impédance et favorise l'écoulement du courant vers la terre, améliorant ainsi la fiabilité de l'ensemble.

1. Résistance cible : viser moins de 100 Ω, idéalement moins de 30 Ω pour assurer le déclenchement des différentiels
2. Trajectoires courtes : minimiser la longueur du conducteur de terre entre l'électrode et la barrette pour réduire l'impédance
3. Protection du câblage : installer les conducteurs dans des gaines, serrer les connexions avec des colliers anticorrosion et protéger chaque câble de terre
4. Identification standard : marquer clairement chaque conducteur avec le code couleur vert/jaune

Vérifiez ensuite la continuité jusqu'aux prises électriques 2P+T : chaque broche doit être connectée à la borne via le même réseau de mise à la terre.

Pour étendre ce réseau, nous proposons des accessoires conformes : Découvrez nos rallonges et multiprises 2P+T sécurisées, qui préservent l'intégrité du conducteur de terre.

Réseaux multimédia et mise à la terre

L'équipotentielle des réseaux multimédias est souvent négligée alors qu'elle est cruciale. Connectez les blindages des câbles coaxiaux ou RJ45 blindés à la barrette du coffret de communication pour évacuer les surtensions et réduire les interférences.

Installez un bloc de mise à la terre sur le câble coaxial dès son entrée dans le logement, puis reliez-le à la prise de terre principale avec un câble de terre en cuivre de section adaptée. Ce petit investissement protège efficacement vos équipements audiovisuels contre les dommages dus aux surtensions.

Pour le réseau RJ45, assurez la continuité du blindage jusqu'au panneau de brassage métallique connecté à la barrette. Cette centralisation des masses prévient les boucles et courants parasites, tout en maintenant un même potentiel de terre pour assurer la protection de l'ensemble.

Liaison équipotentielle et sécurité salles d'eau

Dans les salles d'eau, la liaison équipotentielle locale est obligatoire. Rassemblez toutes les masses métalliques (canalisations, radiateurs, baignoires, portes métalliques) à l'aide de colliers spécifiques fixés sur des surfaces décapées.

Ces colliers doivent être reliés à la barrette par un conducteur de terre de 6 mm² minimum, identifié vert/jaune. Cette liaison équipotentielle assure la protection en uniformisant les potentiels et supprime tous risques de tension dangereuse entre deux éléments conducteurs accessibles simultanément.

Quels équipements doivent être branchés à la terre ?

Pour assurer la sécurité de tous, la mise à la terre concerne les éléments suivants :

1. Le tableau électrique équipé d’une barrette de terre et d’un bornier de terre (de couleur verte).
2. Les circuits électriques et par conséquent toutes les prises de courant électrique utilisées pour brancher des appareils de classe I signalés par le symbole ⏚ (radiateurs électriques, appareils électroménagers, etc.)
3. Les gaines du réseau VDI (voix, données et images), c’est-à-dire le coffret de communication (si vous en êtes équipé).
4. Les liaisons équipotentielles principales, c’est-à-dire les éléments contenant des pièces métalliques qui peuvent être conductrices (cadres de portes ou fenêtres métalliques, canalisations, etc.)
5. Les liaisons équipotentielles des salles d’eau (un impératif de la norme NF C 15-100 pour les salles de bains)

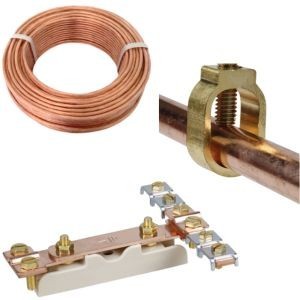

Découvrez nos produits dédiés à la mise à la terre.
