RESI9 Coffret 13 Modules 2 Rangées - SCHNEIDER Electric

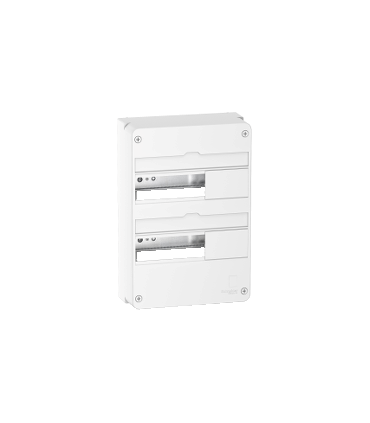

Coffret de distribution Schneider Electric RESI9 CX pourvu de 2 rangées horizontales de 13 Modules, blanc (RAL 9003).

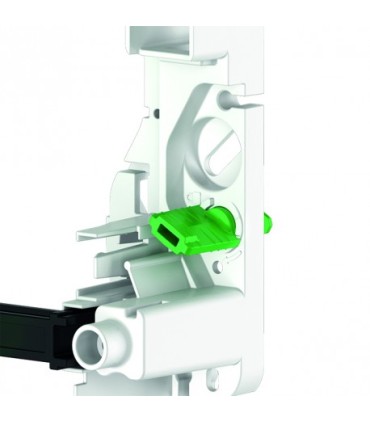

Livré sans porte avec ses accessoires d'installations. Installation en saillie, à monter sur goulotte GTL, dans un bac d'encastrement ou sur un mur. La fixation du coffret sur goulotte est facilitée par un système de vis quart de tour sans outil.

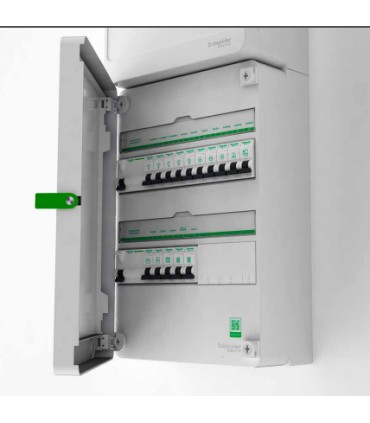

Ce coffret peut être complété par une porte pleine de couleur blanche ou une porte transparente.
Équipement fournis : 1 kit de marquage, 1 support de bloc terminal, 2 obturateurs, 1 bornier de terre, 2 borniers de phase et neutre, 1 face avant, 2 Rail Din déclipsables, 2 protections d'étiquettes et 1 étiquette avec inscription.
Dimensions (mm) : Hauteur : 375 / Largeur : 252 / Profondeur : 108. Matière du coffret :Matériau auto-extinguible. Poids: 1335 g
Caractéristiques techniques :
- Nombre de borniers : 1 terre avec 24 départs - 2 phase / neutre avec 7 départs.
- Départs du bornier répartiteur : 3 x 25 mm² + 21 x 4 mm² pour terre - 2 x 35 mm² + 12 x 16 mm² pour phase / neutre.
- Tension d’emploi assignée : 400V AC - 50/60 Hz
- Compatibilité du bloc de distribution et peigne de JdB : Compatible XE
- Puissances dissipées : 35 W
- Tenue au feu 750 °C conformément à EN/IEC 60695-2-11
- Degré de protection : IP30 sans porte / IP40 avec porte conformément à EN/IEC 60529
- Tenue aux chocs : IK08 conformément à IEC 62262 & EN 50102
- Température de fonctionnement: -15...60 °C
PFP41750410885067696-2
Fiche technique
- Hauteur - Taille du produit (mm)
- 252 mm
- Largeur du produit (mm)
- 375 mm
- Profondeur - épaisseur produit
- 108 mm
- Durée de Garantie
- 18 mois
- Label / Homologation
- CE
- Matière - Finition
- auto-extinguible
- Indice de protection IP
- IP30
- Type de pose
- En saillie
- Protection au choc IK
- IK08
- Type de fixation
- A vis
- Nombre de rangée(s)
- 2
- Nombre de modules
- 13
- Type de tableau électrique
- Nu à équiper
