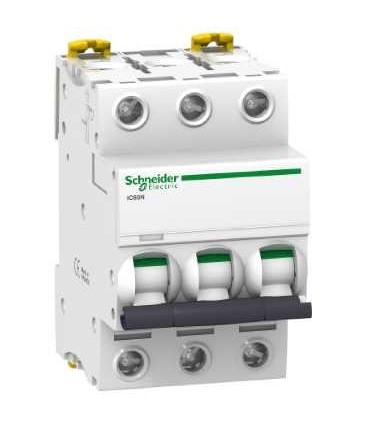

ACTI 9 Disjoncteur IC60N 10A Courbe C- 3P - SCHNEIDER Electric
Disjoncteur IC60N 3 Pôles ACTI 9 Schneider 10A - fréquence 50/60Hz, Courbe C.
Mode de raccordement : A vis terminal simple, haut ou bas fil(s) rigide 1...25 mm² max / fil(s) souple 1...16 mm² max.
Fixation sur Rail DIN. Nombre pas de 9mm : 6
Dimensions (mm) : Hauteur 85 mm / Largeur 54 mm / Profondeur 78,5 mm
Pouvoir de coupure :
6000 A Icn à 400 V CA 50/60 Hz se conformer à EN/CEI 60898-1
36 KA Icu à 12...60 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 KA Icu à 380...415 V CA 50/60 Hz se conformer à EN/CEI 60947-2
20 KA Icu à 220...240 V CA 50/60 Hz se conformer à EN/CEI 60947-2
6 KA Icu à 440 V CA 50/60 Hz se conformer à EN/ CEI 60947-2
36 KA Icu à 100…133 V CA 50/60 Hz se conformer à EN/CEI 60947-2
10 kA Icu à <= 180 V CC se conformer à EN/CEI 60947-2
Normes et labels : Protection IP20 / NF- CE- EN / Produit Green Premium
Durée de vie : Mécanique : 20 000 cycles / Électrique : 10 000 cycles
PBXE1750410748190831-2
Fiche technique
- Lieu de fabrication
- France
- Hauteur - Taille du produit (mm)
- 85 mm
- Largeur du produit (mm)
- 54 mm
- Profondeur - épaisseur produit
- 78,5 mm
- Durée de Garantie
- 18 mois
- Label / Homologation
- NF
- Matière - Finition
- Thermoplastique
- Indice de protection IP
- IP20
- Type de pose
- Rail DIN
- Type de fixation
- A encliqueter
- Type de connexion
- A vis
- Pouvoir de coupure
- 10 kA
- Calibre
- 10 A
- Courbe de déclenchement
- C
