Installer un tableau électrique : liste du matériel

Le tableau électrique est le centre névralgique et la base du réseau d'électricité. Ne vous lancez pas au hasard dans ce type de travaux, installer un tableau électrique nécessite le respect des normes de sécurité en branchement électrique et d’avoir un œil sur la norme NF C 15-100.

HEXAPROS.fr vous accompagne dans le choix de la solution la plus adaptée et la sélection de matériel électrique de qualité.

Vous souhaitez connaître la liste complète des éléments nécessaires pour votre projet ? Un tableau se compose de plusieurs composants clés : disjoncteur, interrupteur différentiel, peignes de raccordement, borniers, sectionneur... Notre offre en matériel électrique professionnel inclut des équipements de marques reconnues, aussi bien pour l'habitat que pour des applications industrielles.

Ce guide détaille l'ensemble des équipements électriques indispensables pour une installation sûre et conforme à la réglementation.

Quel emplacement pour votre tableau électrique ?

La norme électrique NFC 15-100 impose des règles et dispositions précises pour le remplacement du tableau électrique :

1. Le tableau électrique doit être installé dans une GTL (Gaine Technique du Logement) qui héberge également le disjoncteur de branchement principal et réserve la place du coffret de communication.
2. La GTL doit se situer dans un espace technique logement (ETEL) dont les dimensions minimales fixées dans la NF C 15-100 sont 600 mm de largeur sur 250 mm de profondeur, à distance des canalisations d'eau ou de gaz et de source de chaleur .
3. La hauteur d'installation du coffret doit être située entre 0,90 m et 1,80 m, avec une préférence pour 1,70 m pour un accès ergonomique.

Précautions essentielles avant toute intervention de rénovation électrique :

1. Couper l'alimentation générale via le disjoncteur principal et vérifier l'absence de courant avec un testeur.
2. Porter des équipements de protection adaptés : gants isolants, lunettes et chaussures de sécurité.
3. Établir un schéma clair des circuits électriques en identifiant chaque fil (exemple : circuit 1 pour l'éclairage, circuit 2 pour les prises de cuisine).

Déterminer la taille du coffret électrique

La superficie du logement permet d'évaluer le nombre de rangées nécessaires pour choisir un tableau électrique :

- Moins de 35 m² : minimum 2 rangées

- De 35 à 100 m² : minimum 3 rangées

- Plus de 100 m² : 4 rangées ou plus

Pour un garage ou un abri, un coffret à une rangée peut suffire.

Calculez le nombre de modules (18 mm de large) : un interrupteur différentiel occupe 2 modules contre 1 pour un disjoncteur divisionnaire.

Conseil pratique : prévoyez 20% d'espace supplémentaire pour des extensions futures (domotique, recharge de véhicule électrique...).

Découvrez notre gamme de coffrets vides

Explorez nos tableaux pré-équipés

Coffret de communication

Obligatoire désormais dans les constructions neuves et rénovées, ce boîtier (ou coffret multimédia) centralise la distribution des signaux Internet et télévision via des prises RJ45 et se place sous le compteur électrique, dans la GTL .

Matériel électrique : disjoncteur, interrupteur et autres équipements du tableau électrique.

La composition d'un tableau électrique concentre tous les circuits de l'habitation. Ses équipements comme les Disjoncteurs divisionnaires (adaptés à chaque usage en 16 A, 20 A ou 32 A), sont soumis au respect de la norme NF C 15-100 qui distingue les protections obligatoires et des dispositifs facultatifs.

Protections obligatoires : interrupteurs différentiels 30mA maximum (au moins deux : un de type AC, un de type A) et disjoncteurs divisionnaires (un par circuit)

Dispositifs facultatifs : parafoudre, télérupteur, horloge programmable, etc.

Bon à savoir : Un même interrupteur différentiel ne doit pas alimenter plus de 8 disjoncteurs.

Il existe deux grandes catégories d’appareils modulaires dans un tableau électrique :

• Les dispositifs de protection des biens et des personnes

• Les dispositifs de commande et de programmation.

Protection des personnes

L'Interrupteurs différentiels.Il détecte les variations de courant et met le circuit hors tension dès lors qu’il détecte une fuite de courant dont l’intensité est dangereuse pour l’homme.

La norme NF C 15-100 exige deux interrupteurs différentiels (30 mA) minimum (choisir entre type A ou AC selon l'application) dans toute installation d'un tableau électrique. Pour les usages spécifiques ou le matériel électrique industriel, raccordez plutôt pour un disjoncteur différentiel.

Protection des biens

Vos appareils sont protégés par les disjoncteurs qui coupent automatiquement le courant en cas de problème suivant la sensibilité. Les modèles type A protègent les équipements sensibles (électroménager), alors que le type AC suffit pour l'éclairage et les prises classiques.

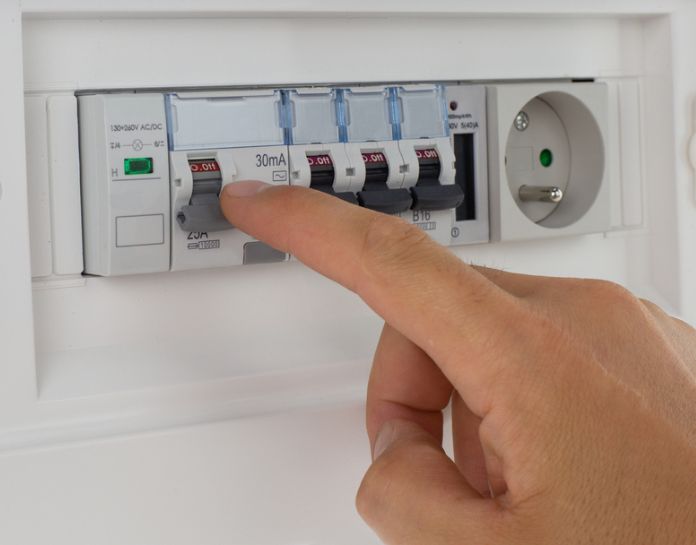

Une manette permet de couper le circuit manuellement ou de réenclencher le courant.

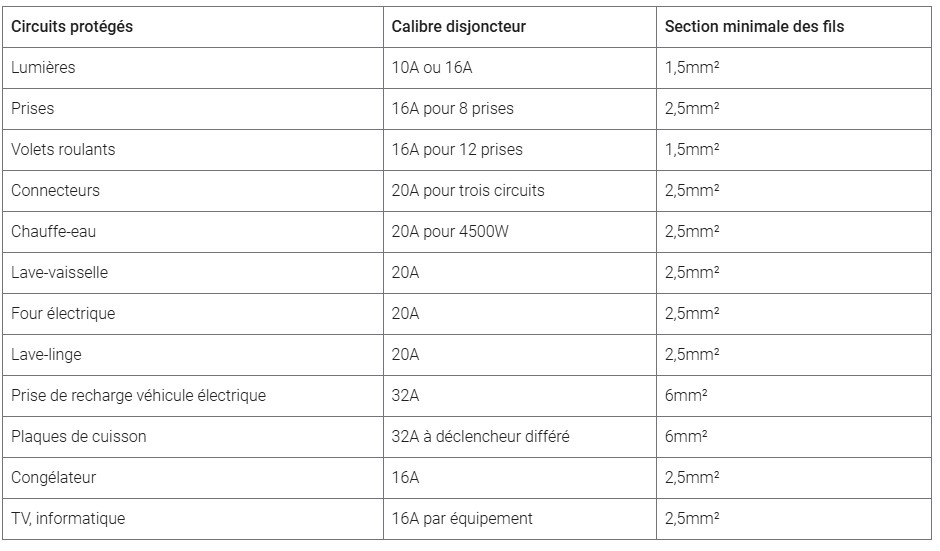

Calibre des disjoncteurs et section minimale des câbles

Notre offre de fourniture électrique et de coffrets électriques est constituée uniquement des gammes professionnelles des marques leader comme LEGRAND, SCHNEIDER, HAGER..

Modules de commande et de programmation de l'électricité

Optimisez votre installation avec des modules intelligents comme :

Un contacteur jour nuit qui associé à un abonnement d’électricité adapté, distingue les heures pleines et les heures creuses pour optimiser les économies d'énergie.

Un télérupteur permet de piloter un circuit d’éclairage par boutons poussoirs, depuis 3 ou 4 points différents.

Une horloge de programmation permet de définir des horaires de fonctionnement de certains circuits par exemple pour l’activation d’un système de simulation de présence.

Un délesteur qui sert à prioriser certains circuits électriques lorsque la demande électrique est trop forte pour éviter les coupures générales et permet de gérer les pics de puissance ponctuels et d'éviter de souscrire un abonnement plus coûteux.

Autres matériels et accessoires

Bornes et barrettes de terre.

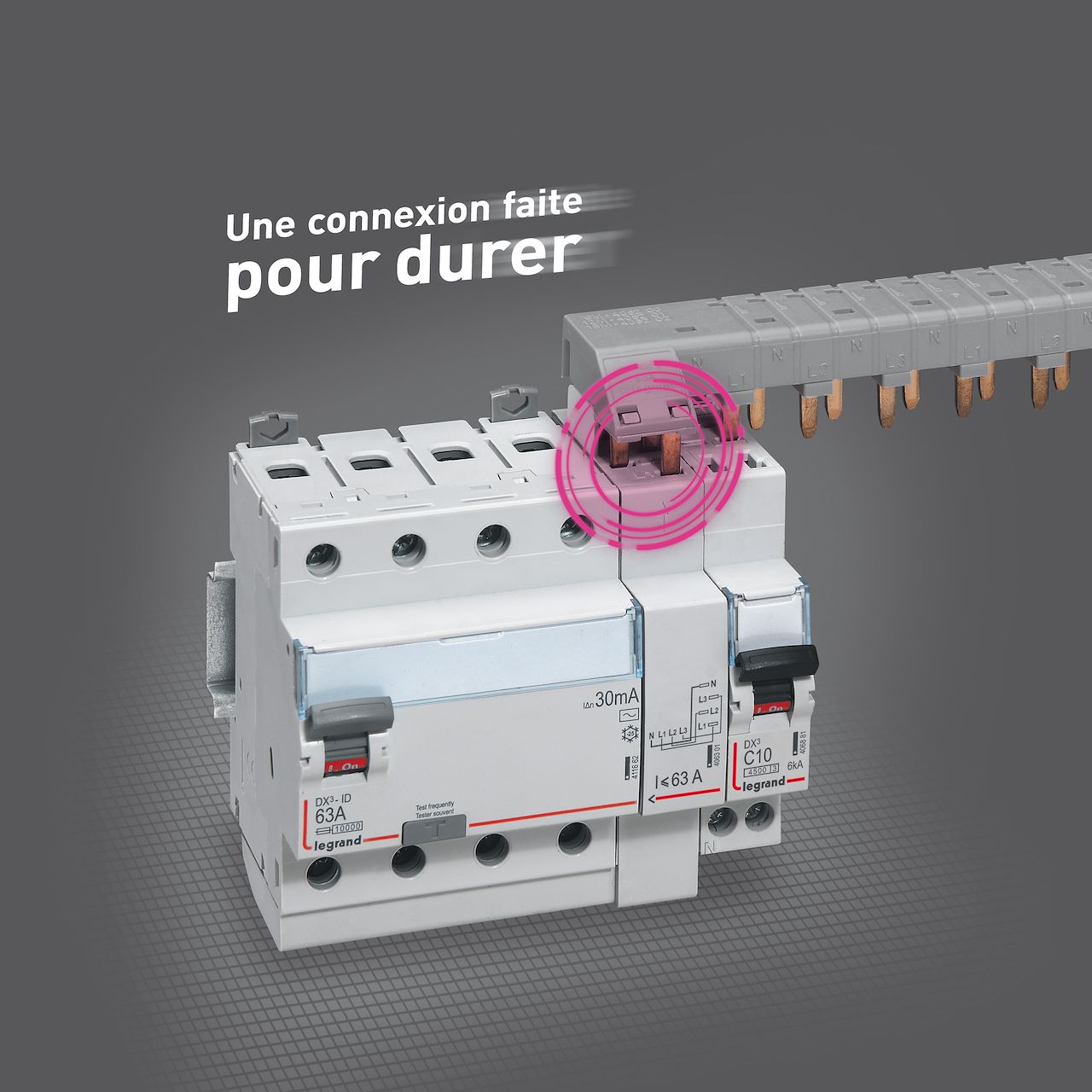

Les peignes d'alimentation facilitent le branchement multiple de disjoncteurs. Avec les borniers, vous organisez proprement la phase, le neutre et la terre, tandis que les barrettes assurent la continuité des fils terre jaune/vert.

Positionner les disjoncteurs : méthode simple pour une distribution soignée

Fixez le coffret à 1,7 m du sol. Placez d'abord le disjoncteur différentiel principal, puis classez les modules par fonction.

Comment choisir les câbles ?

La fiabilité d'une pose d'un tableau électrique et de l'installation repose sur le câblage. Privilégiez les câbles R2V : 3G1,5 mm² pour l'éclairage, 3G2,5 mm² pour les prises courantes, et 5G6 mm² pour les circuits puissants.

Découvrez notre gamme de câbles et fils électriques rigoureusement sélectionnés, disponibles de 1,5 à 50 mm² avec 2 à 5 conducteurs. Leur gaine PVC répond aux normes françaises pour tous types d'applications, du résidentiel aux environnements industriels. Consultez nos solutions industrielles

Découvrez notre gamme complète de câbles et fils

Prise et interrupteur : gaines, boîtes de dérivation et accessoires

Pour une installation électrique réussie, plusieurs éléments sont essentiels : des gaines ICTA pour protéger vos fils, des boîtes de dérivation pour connecter vos circuits, et un appareillage électrique adapté à vos besoins.

1. Gaines ICTA : protègent efficacement votre matériel électrique
2. Boîtes de dérivation : facilitent le raccordement des différents circuits
3. Prises et interrupteurs : composants fondamentaux de toute installation

Notre site propose également des solutions d'éclairage connecté performantes : interrupteurs variateurs Céliane, commandes sans neutre, box domotique Tydom Pro... Tous compatibles avec les LED et les ampoules LED traditionnelles. Explorez nos solutions d'éclairage connecté
